السر التصميمي وراء اضطرار أجهزة التلفزيون CRT إلى أن تكون عميقة بهذا الشكل
ما بدا ضخامةً خرقاء كان في الواقع ضرورةً فيزيائية: فالصورة كانت تحتاج إلى حيز تنتقل عبره.

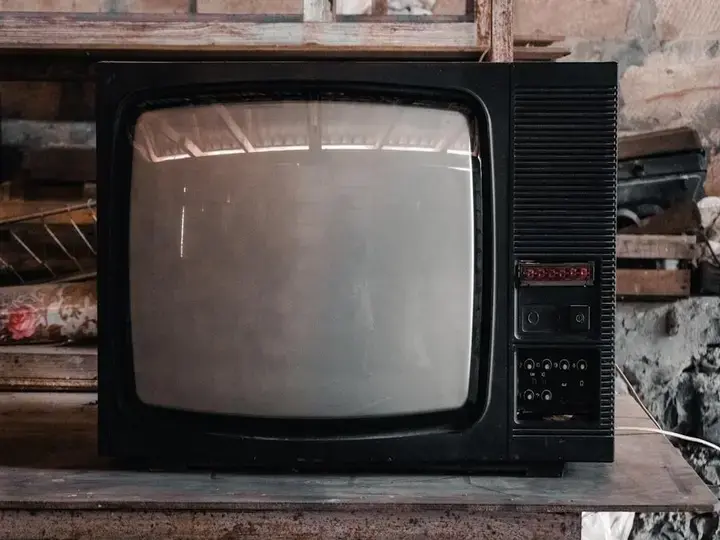

لم يكن ذلك التلفاز القديم العامل بأنبوب الأشعة المهبطية عميقًا لأن المصممين أحبّوا الصناديق الكبيرة. بل إن معظم هيكله كان حيز العمل الخفي خلف الزجاج. وهنا تكمن النقطة التي لا ينتبه إليها معظم الناس: كانت الصورة تتكوّن بإطلاق حزم من الخلف نحو الشاشة الأمامية.
جرّب اختبارًا سريعًا مع نفسك. تخيّل أنك ترسم خطًا مستقيمًا عريضًا عبر جدار وقلمك لا يبتعد عنه إلا بوصة واحدة. ثم تخيّل أنك تؤدي المهمة نفسها من على بُعد عدة أقدام، حيث تكفي حركة صغيرة من المعصم لتمسح عرض الجدار كله. كان جهاز CRT يواجه المشكلة نفسها تقريبًا، لكنه كان مضطرًا إلى تنفيذها بحزم إلكترونية موجّهة نحو أهداف متوهجة دقيقة جدًا.
قراءة مقترحة
لم تكن الشاشة هي التلفاز كله
داخل أنبوب الصورة الكلاسيكي، كان مدفع إلكتروني يتموضع قرب الجهة الخلفية. وكان يفعل ما يوحي به اسمه تمامًا: يطلق تيارًا ضيقًا من الإلكترونات إلى الأمام عبر الفراغ داخل الأنبوب. وفي المقدمة كانت توجد الشاشة، وعلى سطحها الداخلي طبقة من الفوسفورات، وهي مواد تتوهج عندما تصيبها تلك الإلكترونات.
إذا أردت صورة واحدة تحتفظ بها في ذهنك، فلتكن هذه: كان التلفاز أشبه بممر قصير. يقف المدفع الإلكتروني عند أحد طرفيه، وتقع الشاشة المطلية بالفوسفور عند الطرف الآخر كأنها الجدار البعيد. ولم تكن الصورة تظهر إلا لأن الحزمة تعبر ذلك الممر وتصل إلى المواضع الصحيحة على ذلك الجدار.
كيف تتكوّن الصورة في جهاز CRT
تبدأ الإلكترونات من الخلف
يبعث مدفع إلكتروني في مؤخرة الأنبوب حزمة ضيقة داخل الفراغ.
تتحرك الحزمة إلى الأمام
تعبر تلك الحزمة داخل الأنبوب متجهة نحو الشاشة الأمامية.
التوجيه يحدّد مسار الصورة
تُضبط الحزمة بحيث تصيب المواضع المقصودة بدلًا من أن تنحرف عن هدفها.
يتوهج الفوسفور في المقدمة
عندما تصطدم الإلكترونات بالشاشة المطلية بالفوسفور، تضيء تلك المواد وتكوّن الصورة المرئية.
يشرح المتحف الوطني للتاريخ الأمريكي التابع لمؤسسة Smithsonian أجهزة CRT بهذه العبارات الفيزيائية المباشرة نفسها: تنبعث الإلكترونات من مؤخرة الأنبوب، وتتسارع إلى الأمام، ثم تُوجَّه بحيث تصيب الفوسفورات على الشاشة. هذه هي الآلة كلها في جملة واحدة، وهي تكفي بالفعل لتوضح لماذا كان العمق مهمًا. فقد كانت هناك حاجة إلى مسافة تمكّن الحزمة من الانطلاق والبقاء تحت السيطرة والوصول إلى الموضع الذي ينبغي أن تبلغه.
وهنا موضع كان عامل الصيانة سيطرق عليه بإصبعين. ليس الزجاج، بل الهيكل خلفه الذي يبدو أجوف عند الطرق عليه. انزع الغطاء الخلفي في خيالك، وسيتوقف ذلك الفراغ عن أن يبدو مساحةً مهدرة. وسيغدو المسار الذي يصل بين المدفع في الخلف والشاشة المتوهجة في الأمام.
كانت الصورة تحتاج إلى مسافة.
كان على حزمة ضيقة أن تمسح شاشة أعرض بكثير. ويغدو ذلك أسهل كلما طال مدى الحزمة. فإذا منحتها مسافة أكبر لتقطعها، أمكن لتغيّر مضبوط في الاتجاه أن ينقلها من أحد جانبي الشاشة إلى الجانب الآخر.
أما إذا قلّصت تلك المسافة أكثر من اللازم، فإن التوجيه يغدو أعنف. إذ تضطر الحزمة إلى الانحناء بحدة أكبر داخل حيز أقصر. الأمر يشبه أن تحاول تغطية جدار كامل بضوء مصباح يدوي وأنت ملتصق به تقريبًا، بدلًا من أن تتراجع خطوة وتوجّه الضوء على نحو أنظف.
حزمة ضيقة. مدى أطول. مسح أوسع. تصويب أدق.
هذه هي الهندسة التي جعلت عمق أجهزة CRT الكلاسيكية ضرورة وظيفية لا مجرد خيار شكلي.
وتكمن أهمية هذه النقطة الأخيرة في أن الحزمة لم تكن ترسم على الزجاج بخطوط عريضة فحسب. بل كان عليها أن تصيب أهداف الفوسفور بدقة. وفي جهاز CRT الملوّن، كان لا بد أن تهبط حزم إلكترونية منفصلة على فوسفورات الأحمر والأخضر والأزرق وفق النمط الصحيح، وغالبًا بمساعدة قناع ظل أو شبكة فتحة في إبقائها مصطفّة. فإذا أخطأت بقدر كبير، ظهر على الشاشة اضطراب في الألوان أو حواف ضبابية بدلًا من صورة نظيفة.
لماذا كان لا بد أن يبقى الصندوق أكبر من الشاشة
هنا، عند هذه النقطة الوسطى، يتضح الشكل فجأة. كانت الشاشة هي الجزء المرئي، لكن جزءًا كبيرًا من الجهاز كان يشكّل مسافة العمل اللازمة للحزمة. فما بدا فراغًا ميتًا خلف الزجاج كان في الحقيقة حيزًا فاعلًا لصنع الصورة.
أمضى مهندسو RCA عقودًا في صقل هذه الهندسة، وتُسهّل مجموعات المتاحف التي تحتفظ بأجهزتهم رؤية هذا التطور بوضوح: فكلما كبرت الشاشات، ازداد عمق الخزانات غالبًا لأن الحزمة ظلت بحاجة إلى حيز تنتشر فيه وتُوجَّه بدقة. واجهة أكبر، ومسار أطول. تلك كانت المعادلة.
ثمّة حدّ صادق واحد لهذا التفسير. فهو يفسّر معظم عمق جهاز CRT الكلاسيكي، لكن الخزانات كان لا بد أيضًا أن تضم أجزاء أخرى، وأن تتيح هوامش أمان للجهد العالي، وأن تلبّي متطلبات التصنيع العملية. ومع ذلك، ظل الأنبوب الذي يبدو فارغًا هو من يؤدي المهمة الرئيسية. هو الذي فرض الشكل في المقام الأول.
لكن مهلاً—ألم تصبح أجهزة CRT اللاحقة أقل ضخامة؟
بلى، إلى حد ما. ففي تسعينيات القرن العشرين والعقد الأول من الألفية الجديدة، استخدم المصنعون أنابيب قصيرة العنق، ويوكات انحراف أفضل، وتحسينات أخرى خفّضت عمق الهيكل. كما غيّرت أجهزة CRT ذات الواجهات المسطحة ما كان الناس يتوقعونه من شكل الواجهة الأمامية.
تقليل العمق مقابل غياب قيد العمق أصلًا
أمكن جعل أجهزة CRT اللاحقة أقل ضخامة بفضل تصميم أنابيب أفضل وتحسين توجيه الحزمة، لكن الحزمة ظلت بحاجة إلى الانتقال من مؤخرة الجهاز إلى الشاشة.
لا تعتمد الشاشات المسطحة على حزمة إلكترونية تعبر أنبوبًا مفرغًا من الخلف إلى الأمام، ولذلك فهي غير مقيدة بهذه الهندسة المرتبطة بالعمق أصلًا.
لكن تقليل العمق لا يعني غياب قيد العمق. فقد استطاع المهندسون ضغط ذلك «الممر»، لا محوه. إذ ظل على الحزمة أن تبدأ من الخلف، وتتجه إلى الأمام، ثم تنحني عبر الشاشة من دون أن تفقد السيطرة.
ولهذا السبب ظلت حتى أجهزة CRT المحسّنة ضخمةً إذا ما قورنت بالشاشات المسطحة اللاحقة. فشاشة العرض البلوري السائل لا تحتاج إلى حزمة تعبر أنبوبًا مفرغًا من الخلف إلى الأمام. أما جهاز CRT فكان يحتاج إلى ذلك دائمًا. وكانت الهندسة تواصل فرض كلفتها.
أسرع طريقة لرؤية جهاز CRT قديم على حقيقته
حين تنظر إلى واحد منها اليوم، اصرف نظرك عن الشاشة لثانية، واتبع الهيكل بعينيك إلى الخلف. تخيّل المدفع الإلكتروني عميقًا في المؤخرة، ثم تخيّل الحزمة تعبر ذلك الممر الخفي لتصل إلى الفوسفورات عند الزجاج. وما إن ترى ذلك، حتى يتوقف العمق عن أن يبدو ضخامةً قديمة الطراز، ويبدأ في الظهور على حقيقته: حيز عمل.
