ما الذي تفعله الكابلات على جسر مترو إسطنبول فعليًا؟

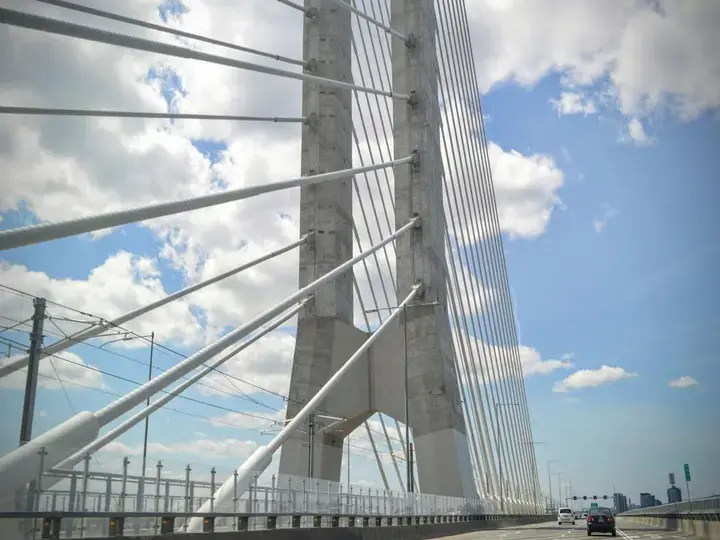

الجزء الذي قد يبدو في هذا الجسر مجرد لمسة بصرية هو في الحقيقة الجزء الذي يؤدي معظم العمل: ففي الجسر المدعوم بالكابلات، ليست الكابلات المتشعّبة زينة، وإليك كيف ينتقل الوزن فعليًا.
وهذا مهم لأن كثيرين يقرؤون الجسر على نحو معكوس. يبدو سطح الطريق كأنه العنصر الواضح الذي يتحمل العبء الأكبر، ويبدو البرج العالي كأنه البطل. لكن في هذا النوع من الجسور، يُرفع السطح مرة بعد مرة بواسطة كابلات شدّ تنقل وزنه مباشرة إلى البرج.
قراءة مقترحة
النسخة المبسطة: ما نوع هذا الجسر؟
الجسر المدعوم بالكابلات هو جسر يُسنَد سطحه مباشرة بواسطة كابلات تمتد من السطح إلى برج واحد أو أكثر، وغالبًا ما تُسمّى هذه الأبراج أبراجًا حاملة. وكلمة «مباشرة» هي المفتاح هنا. فكل كابل شدّ يتصل بالسطح وبالبرج، لذلك لا يضطر الحمل إلى الانتقال أولًا إلى كابل رئيسي واحد متدلٍّ، كما يحدث في الجسر المعلّق.
ويشرح «الدليل المرجعي لمفتشي الجسور» الصادر عن إدارة الطرق السريعة الفيدرالية هذا الفرق بعبارات واضحة: ففي الجسور المدعومة بالكابلات، تسند كابلات الشدّ المائلة سطح الجسر مباشرة، بينما تستخدم الجسور المعلّقة كابلات رئيسية مع علاقات رأسية لحمل السطح. وإذا أردت أن تتذكر فرقًا واحدًا فقط، فليكن هذا هو.
وهذا الدعم المباشر هو سبب ذلك المظهر الحاد المتشعّب للجسر. فالشكل ليس شيئًا أُضيف بعد الهندسة، بل إن الهندسة نفسها هي الشكل.
ما الذي يحمل الفتحة فعليًا؟
أبسط طريقة لرؤية المنظومة هي تتبّع الحمل بالترتيب: فسطح الجسر يميل إلى الهبوط، وتلتقط كابلات الشد هذا الوزن في نقاط كثيرة، ثم تُنقَل القوة إلى البرج ومنها إلى الأساس.
كيف يعمل مسار الحمل
يدفع السطح إلى الأسفل
يحمل سطح الطريق أو السكة وزنه الذاتي إضافة إلى الأحمال الحية مثل المركبات والقطارات وتأثيرات الرياح والناس.
تتحمل كابلات الشد قوى الشد
بدلًا من أن تؤدي عارضة طويلة واحدة كل العمل، تلتقط كابلات شدّ متعددة أجزاءً من السطح وتنقل هذه القوى مباشرة نحو البرج.
يتحمل البرج قوى الضغط
يتلقى البرج الشدّ المجمع من عدد كبير من الكابلات المائلة، ويُضغط إلى الأسفل تحت تأثير الضغط.
يوزّع الأساس القوة
تواصل هذه الأحمال انتقالها إلى أساس الجسر، الذي يوزّعها في التربة تحت اليابسة أو الماء.
وإذا أردت مصدرًا من تصميم الجسور يشرح مسار الحمل هذا، فإن الكتاب المرجعي Bridge Engineering Handbook، بتحرير واي-فاه تشن وليان دوان، يصف الجسور المدعومة بالكابلات بأنها منظومات يُسنَد فيها السطح بواسطة كابلات شدّ مائلة متصلة بالأبراج، بحيث تتحمل الكابلات قوى الشد وتتحمل الأبراج قوى ضغط كبيرة. إنها الفكرة نفسها، ولكن بلغة الكتب الدراسية.
بصراحة: أي جزء ظننته يحمل الوزن؟
عندما تنظر إلى هذا الجسر لأول مرة، أي جزء تظنه فعلًا يحمل الوزن؟
سيقول كثيرون: سطح الطريق، لأنه عريض وصلب. وسيختار آخرون البرج العالي، لأنه الشكل الأكثر بروزًا. وكلاهما مهم. لكن الحقيقة الأقل بداهة هي أن الكابلات هي نظام الدعم المباشر الأساسي لفتحات السطح.
ولهذا قد تبدو الجسور المدعومة بالكابلات وكأنها مجموعة من الخطوط المشدودة التي تجمع وزن الجسر إلى الداخل. صحيح أن السطح يتحمل قوى داخلية، وأن البرج يتحمل القوى بالتأكيد أيضًا، لكن كابلات الشد هي الأجزاء التي تلتقط حمل السطح وتسلّمه.
تتبّع كابلًا واحدًا، وسيغدو الجسر كله أبسط
إذا أبطأت المشهد إلى نقطة تثبيت واحدة، صار التسلسل أسهل قراءة من عنصر إلى آخر.
تتبّع كابلًا واحدًا خطوة بخطوة
يريد جزء من السطح أن يهبط
ينحني جزء صغير من السطح بين نقاط اتصال الكابلات تحت وزنه الذاتي وتحت ما يمر فوقه من أحمال.
يسحب كابل الشد إلى أعلى وإلى الداخل
يعمل الكابل المتصل في حالة شد، مشدودًا بإحكام وهو ينقل حمل ذلك الجزء من السطح نحو البرج.
يتعرض البرج للضغط
يتلقى البرج شدّ عدد كبير من الكابلات، وتتحول هذه القوة إلى ضغط متجه في معظمه إلى الأسفل.
يوزّع الأساس الحمل في التربة
ومن البرج، تواصل القوة طريقها إلى الأسفل داخل الأساس ثم إلى التربة تحت الماء وعلى الضفة.
لماذا لا يُعد هذا هو نفسه الجسر المعلّق؟
كلا النوعين من الجسور يستخدم الكابلات، لكن أوضح فرق بينهما هو المحطة الأولى في مسار الحمل.
مسار الحمل في الجسر المدعوم بالكابلات مقابل الجسر المعلّق
| نوع الجسر | ينتقل حمل السطح أولًا إلى | النمط البصري |
|---|---|---|
| مدعوم بالكابلات | كابلات شدّ مائلة متصلة مباشرة بالبرج | مروحة أو قيثارة من خطوط مستقيمة |
| معلّق | علاقات رأسية، ثم الكابل الرئيسي المتدلّي | كابل رئيسي طويل مقوّس مع كثير من العلاقات الصغيرة |
نعم، ما زال سطح الجسر والبرج يحملان وزنًا أيضًا
وقد يكون الاعتراض المنطقي هنا: لا بد أن سطح الجسر والبرج ما زالا يتحملان الوزن أيضًا. نعم، هذا صحيح. فالقول إن الكابلات هي نظام حمل الأحمال الرئيسي للفتحة لا يعني أنها تعمل وحدها.
ما الذي يفعله كل جزء رغم ذلك؟
يعمل الجسر المدعوم بالكابلات لأن عدة عناصر إنشائية تتقاسم وظائف مختلفة، حتى لو كانت كابلات الشد توفر أكثر أشكال الدعم مباشرة لسطح الجسر عبر الفتحة الرئيسية.
السطح
يظل يقاوم الانحناء وقوى القص بين نقاط اتصال الكابلات.
البرج
يتحمل أحمال ضغط كبيرة، ويجب أن يبقى مستقرًا في مواجهة قوى الشد غير المتساوية من الكابلات.
الأساس
عليه أن يستقبل كل هذه القوى ويوزّعها بأمان عند القاعدة.
وفي الجسور المدعومة بالكابلات، يأتي هذا الدعم المباشر من كابلات الشد. وهذه هي القاعدة الأبسط للاسترشاد.
لكن ثمة حدّ صريح لهذه القاعدة: فهي تنجح في تفسير كثير من الجسور المدعومة بالكابلات، إلا أن بعض التصاميم الهجينة غير المألوفة أو التعديلات اللاحقة أو ترتيبات الفتحات الخلفية الخاصة قد توزّع الأحمال بطرق أقل انتظامًا. فالجسور الحقيقية قد تكون أكثر تعقيدًا من الرسم التوضيحي في الكتب.
نظرة واقعية سريعة على مثال شهير
يمكنك أن ترى المنطق نفسه في جسور مدعومة بالكابلات معروفة حول العالم، من جسر ميّو في فرنسا إلى جسر روسكي في روسيا. تختلف التفاصيل، لكن النمط المقروء يبقى نفسه: تُسنَد أجزاء السطح بواسطة كابلات شدّ مائلة تنقل الحمل إلى الأبراج.
وهذا الاتساق هو السبب في أن المهندسين والمفتشين يشرحون هذا النوع من الجسور من خلال مسارات الحمل، لا من خلال الهيئة العامة وحدها. فبمجرد أن تعرف ما الذي ينبغي تتبعه، يتوقف الجسر عن كونه جسمًا غامضًا ويبدأ في الظهور كأنه مخطط قوى في الهواء الطلق.
الطريقة السريعة لقراءته من فوق الماء في 30 ثانية
استخدم هذه الطريقة الميدانية: حدّد سطح الجسر، ثم تتبّع كابل شدّ واحدًا صعودًا بإصبعك، ثم تخيّل أن هذه القوة تواصل طريقها هبوطًا عبر البرج إلى الأساسات.
