تتولى الأجزاء التي تبدو الأرفع في جسر الخليج بعضًا من أثقل المهام
إن العناصر التي تبدو الأكثر نحافة في جسر باي هي التي تقوم ببعض أشقّ الأعمال، لا البرج الضخم ولا الكابل الرئيسي المهيب اللذان يفترض معظم الناس أنهما الأهم، ومن هذه الزاوية يمكنك أن تراها مصطفّة في هيئة تلك المعلّقات الرأسية الرفيعة الهابطة مباشرة إلى سطح الطريق.

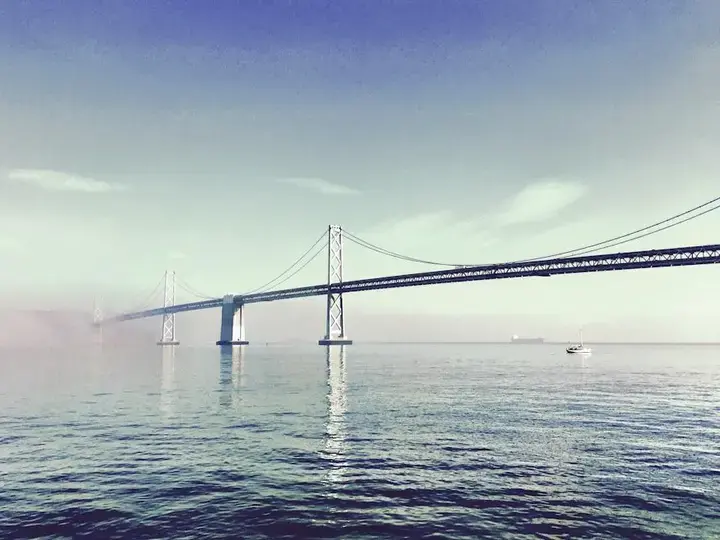

هذا هو الامتداد الشرقي المعلّق ذاتيّ التثبيت من جسر سان فرانسيسكو–أوكلاند باي، أي «الامتداد الشرقي» الذي افتُتح في عام 2013. لقد نشأت وأنا أعبر هذا الجسر نصف ناظر من النافذة ونصف غارق في النعاس، وفعلت ما يفعله معظمنا: ظننت أن الأجزاء الكبيرة لا بد أن تكون هي التي تتحمل العبء الأكبر.
قراءة مقترحة
ابدأ بالأجزاء الواضحة، ثم تجاهلها لثانية
البرج هو أول ما تلتقطه العين. إنه هائل، هندسيّ الشكل، ومغروس في الخليج كما لو كان بطل المشهد في الجسر. والكابل الرئيسي يبدو أيضاً كأنه اللمسة الكلاسيكية في أي جسر معلّق، ذلك القوس العظيم الذي يوحي بأنه يفسّر كل شيء بمفرده.
لكن إذا أردت أن تقرأ هذا الجسر كما يقرأه المهندس، فابدأ من الموضع الذي يُلتقط فيه حمل الطريق أولاً على مرأى منك. فالسيارات والشاحنات تستقر على السطح. وأول العناصر الظاهرة التي ترفع هذا الحمل إلى أعلى ليست البرج، ولا الكابل الكبير في الأعلى.
إنها العناصر الرأسية النحيلة المتدلّية على مسافات منتظمة. وفي لغة الجسور تُسمّى «المعلّقات»، ووظيفتها يسهل وصفها وإن لم تكن القوى داخلها كذلك: فهي تمسك بالسطح وتنقل حمله إلى الكابل الرئيسي.
كيف يبدأ مسار الحمل الظاهر
تتبّع معلّقاً واحداً
اختر خطاً رأسياً رفيعاً واحداً، وتتبع مساره نزولاً إلى الطريق وصعوداً إلى الكابل الرئيسي.
حدّد أول نقطة انتقال ظاهرة
يستقر حمل الطريق على السطح، والمعلّق هو أول عنصر ظاهر يتولى رفع هذا الحمل إلى أعلى.
اتبع مسار القوة إلى الأعلى
يشدّ المعلّق الكابلَ الرئيسي، الذي يحمل القوة بعد ذلك عبر منظومة الجسر الأكبر.
هذا السؤال يقلب صورة البنية كلها في ذهنك. فما يبدو دقيقاً أو هشّاً يكون في الغالب أول حلقة في السلسلة التي يمكنك أن تراها فعلاً.
هذه المعلّقات الرأسية الرفيعة هي التي تقوم بعملية الالتقاط.
وبمجرد أن ترى ذلك، يصبح تتبّع مسار الحمل أسهل في خطوات قصيرة. فالطريق يضغط على السطح. ثم تلتقط المعلّقات حمل السطح. ثم تشدّ المعلّقات الكابلَ الرئيسي. وبعدها يحمل الكابل الرئيسي القوة عبر البرج ويعيدها إلى داخل الجسر نفسه.
وتلك النقطة الأخيرة مهمة لأن هذا جسر معلّق ذاتيّ التثبيت. وبعبارة بسيطة، فإن الكابل الرئيسي هنا ليس مربوطاً بكتل تثبيت ضخمة بعيدة وراء الامتداد، كما يتخيل كثيرون في الجسور المعلّقة التقليدية. بل إن شدّ الكابل هنا تقاومه بلاطة الجسر وبقية البنية الإنشائية نفسها.
ما الذي يتغيره وصف «ذاتيّ التثبيت» حين تنظر إليه
يكمن الفارق الجوهري في الموضع الذي يُجاب فيه عن شدّ الكابل: خارج الامتداد في الجسر المعلّق التقليدي، أو داخل بنية الجسر نفسها في هذا الامتداد ذاتيّ التثبيت.
منطق الجسر المعلّق التقليدي مقابل الجسر المعلّق ذاتيّ التثبيت
| نوع الجسر | ممّ يتدلّى السطح | أين تُقاوَم قوة شدّ الكابل |
|---|---|---|
| جسر معلّق تقليدي | من الكابل الرئيسي | كتل تثبيت نهائية ضخمة مُقامة في الأرض وراء الامتداد |
| جسر معلّق ذاتيّ التثبيت | من الكابل الرئيسي | بلاطة الجسر وبقية البنية الإنشائية |
وهذا لا يعني أن السطح يقوم بكل شيء، كما لا يحوّل البرج إلى مجرد مشهد بصري. بل يعني أن الأدوار أكثر تحديداً مما توحي به النسخة البريدية السريعة التي يحملها معظمنا في رأسه.
فالبرج لا «يرفع كل شيء» وحده ببساطة. إنه يدعم ويعيد توجيه قوى رئيسية آتية من الكابل الرئيسي، بينما تعمل المعلّقات بوصفها أول نقطة انتقال ظاهرة من الطريق إلى الكابل.
الأجزاء الكبيرة ما تزال مهمة — ولكن ليس بالترتيب الذي ظننته
والاعتراض البديهي هنا مفهوم: إذا كان البرج والكابل الرئيسي أكبر كثيراً، فكيف يمكن لهذه القطع الرفيعة أن تقوم ببعض أشقّ الأعمال؟ لأن الحجم والتسلسل ليسا الشيء نفسه. ففي هذا المنظور، تمثل المعلّقات أول نقاط انتقال ظاهرة للحمل المستقر على الطريق.
كما أن قولنا إنها «تقوم ببعض أشقّ الأعمال» لا يعني أنها وحدها المهمة. فالبرج، والسطح، والكابل الرئيسي، والمعلّقات، وجميع الوصلات، تعمل معاً بوصفها نظاماً واحداً. وإذا نزعت من الجسر منطقه البنيوي، لم يعد جسراً.
2013
افتُتح الامتداد الشرقي البديل في عام 2013، ويُعرَّف قسمه المميّز بأنه امتداد معلّق ذاتيّ التثبيت.
وثمة بضعة حقائق ثابتة تساعد هنا. فقد افتُتح الامتداد الشرقي البديل في عام 2013، ويُعرَّف قسمه المعلّق المميّز على نطاق واسع في مصادر الولاية ومصادر المشروع بأنه امتداد معلّق ذاتيّ التثبيت. وهذه التسمية ليست خياراً أسلوبياً؛ بل تخبرك أين تُحسم قوى الكابل.
كيف تتقاسم الأجزاء الرئيسية العمل
الجسر يعمل بوصفه نظاماً واحداً، لكن لكل جزء ظاهر دوراً مختلفاً في مسار الحمل.
المعلّقات
إنها نقطة الالتقاط الأولى الهادئة، إذ تأخذ الحمل من السطح وتنقله صعوداً إلى الكابل.
الكابل الرئيسي
إنه يحمل القوة التي يتلقاها من المعلّقات ويوجهها عبر البنية الأكبر للجسر.
البرج
إنه محطة رئيسية في مسار القوى، يدعم القوى الآتية من الكابل ويعيد توجيهها بدلاً من أن يعمل وحده.
السطح
في هذا الامتداد ذاتيّ التثبيت، يشكّل جزءاً من الكيفية التي تُقاوَم بها في النهاية قوة شدّ الكابل.
لذلك فالحيلة البصرية التالية هي أن تكفّ عن معاملة البرج بوصفه القصة كلها. البرج محطة رئيسية في مسار القوى. والمعلّقات هي نقطة الالتقاط الأولى الهادئة.
الطريقة الأفضل للنظر إلى الجسور الشهيرة
أحب هذا الجسر الآن أكثر لأنه يبدو أقل قابلية للفهم البصري من النظرة الأولى. في طفولتي كنت أقرأه من خلال هيئته الظلية. أما الآن فأقرأه من خلال مسار الحمل، وهذه طريقة أفضل بكثير للنظر إلى أي بنية تبدو مألوفة أكثر مما ينبغي.
وما إن تفعل ذلك، حتى يتغير ترتيب الأهمية. فيغدو البرج الدرامي جزءاً واحداً من سلسلة، وتكفّ الخطوط الرأسية الرفيعة عن أن تبدو كأنها مجرد زينة.
في هذا الامتداد، الأجزاء التي تبدو ثانوية عند النظرة الأولى هي نفسها الأجزاء التي يُلتقط عندها وزن الطريق لأول مرة أمام عينيك.
