الشكل الذي يتيح لبرج التبريد أن «يتنفس» من دون مراوح عملاقة
ذلك البرج العملاق للتبريد ليس في العادة مدخنة دخان على الإطلاق. ففي كثير من محطات الطاقة، يكون آلةً للتخلّص من الحرارة تنقل كميات هائلة من الهواء من دون مراوح ضخمة، أما العمود الأبيض فوقه فهو في الغالب بخار ماء متكثف، لا دخان. والحيلة هنا أسهل فهمًا مما تبدو عليه ما إن تتخيّل حركة الهواء والماء في داخله.
كثيرًا ما يجمع الناس كل البنى الضخمة في المحطات في خانة واحدة. وهذا مفهوم. فمن بعيد، يبدو البرج العالي الذي يعلوه عمود أبيض وكأن شيئًا ما يُحرق ويُطلَق إلى الخارج. لكن برج التبريد ذي السحب الطبيعي يؤدي وظيفة مختلفة: فهو يطرح الحرارة المهدرة من ماء سبق أن أدّى دوره داخل المحطة.
قراءة مقترحة
المفاجأة الأولى: هذا البرج الضخم يتنفس من تلقاء نفسه
إليك الجزء الذي يفاجئ معظم الناس. فبرج التبريد ذي السحب الطبيعي يستطيع أن يستجلب الهواء عبر فتحات قرب قاعدته ثم يدفعه صاعدًا مئات الأقدام إلى أعلى من غير الاستعانة بمراوح ميكانيكية كبيرة. هذا هندسة اعتيادية في محطات الطاقة، لا خدعة سحرية.
كيف تتخلّص دائرة التبريد من الحرارة
يدخل الماء الدافئ
يُوزَّع الماء الدافئ القادم من المحطة في مستوى مرتفع داخل البرج.
مادة الحشو توزّعه
تجزّئ مادة الحشو الماء إلى أغشية رقيقة وقطيرات، ما يزيد مساحة التلامس مع الهواء.
يتبخر جزء صغير منه
يتبخر بعض الماء، حاملًا الحرارة بعيدًا عن بقيته.
يعود الماء أبرد
يتجمع الماء الذي برد في الأسفل ثم يعود إلى دائرة التبريد في المحطة.
هذه هي الوظيفة الحقيقية للبرج. فهو ليس موجودًا لتوليد الكهرباء، وليس موجودًا لحرق الوقود. إنما هو موجود للتخلّص من الحرارة غير المرغوب فيها إلى الهواء.
لماذا له هذا الخصر الضيق بدلًا من الجوانب المستقيمة؟
يُسمّى هذا الشكل المألوف شكلًا زائدِيَّ القطع. ولست بحاجة إلى الرياضيات هنا. يكفي أن تتخيّل برجًا يضيق في الوسط ويتسع عند القاعدة وعند القمة.
ما الذي يساعد شكل البرج على فعله؟
| السمة | ما الذي تساعد فيه | لماذا يهم ذلك |
|---|---|---|
| وسط ضيق ومجرى عالٍ | تدفق الهواء | يدعم سحبًا طبيعيًا قويًا مع صعود الهواء داخل البرج. |
| غلاف خرساني زائدِيّ القطع | الهيكل | يتيح للمهندسين بناء أبراج عالية جدًا بكفاءة، مع مقاومة الرياح والوزن. |
إذن نعم، الشكل مهم. فهو يساعد البرج على التنفس، ويساعده أيضًا على الوقوف. لكن لا تُعطِ الخرسانة أكثر من حقها.
فإذا كان البرج هو الذي يؤدي العمل، فمن أين تأتي القوة بالضبط؟
المحرّك الخفي ليس إلا أن الهواء الدافئ أخف وزنًا
تأتي القوة من الطفو. فالهواء داخل البرج يصبح أدفأ وأكثر رطوبة أثناء مروره بالماء الهابط. والهواء الدافئ الرطب أقل كثافة من الهواء الخارجي الأبرد، لذلك يرتفع. وما إن يبدأ هذا العمود من الهواء في الصعود عبر البرج حتى ينخفض الضغط قليلًا قرب القاعدة، فيُسحَب هواء خارجي جديد عبر الفتحات السفلية.
السحب الذاتي في خطوات بسيطة
لا يحتاج البرج إلى مراوح عملاقة، لأن فرق الكثافة يواصل تجديد تدفق الهواء.
الماء يدفئ الهواء
حين يمر الهواء بالماء الهابط، يكتسب منه حرارة ورطوبة.
الهواء الأخف يرتفع
ذلك الهواء الأدفأ والأكثر رطوبة أقل كثافة من الهواء الخارجي الأبرد، لذا يتحرك إلى أعلى.
يُسحَب هواء جديد إلى الداخل
ومع تغيّر الضغط قرب القاعدة بسبب العمود الصاعد، يدخل هواء خارجي جديد من الأسفل، وتستمر الدورة.
إذا أبطأت المشهد في ذهنك، أمكنك أن ترى العملية كلها. يدخل الماء الدافئ إلى أعلى البرج. وينتشر فوق مادة الحشو. ويتبخر جزء صغير منه. ويصبح الهواء المجاور أدفأ وأكثر رطوبة. ثم يرتفع ذلك الهواء الأخف عبر العنق الضيق ويخرج من الأعلى، فيما يستمر الهواء الخارجي الأبرد في الدخول من الأسفل.
وهنا يصبح العمود الأبيض الكثيف مفهومًا. فما تراه هناك هو في الغالب بخار ماء متكثف. فالهواء الدافئ الرطب الخارج من البرج يمتزج بالهواء الخارجي الأبرد، فيتحول بعض بخار الماء إلى قطيرات دقيقة مرئية، تمامًا كما قد يبدو نَفَسُك أبيض في يوم بارد.
لماذا يبدو العمود كأنه دخان مع أنه في الغالب ليس كذلك؟
وهنا يحسن أن تختبر فهمك سريعًا. تخيّل أنك خرجت في صباح بارد ثم زفرت. كان بخار الماء في نَفَسك غير مرئي، إلى أن أدّى التبريد إلى تكثف بعضه في ضباب مرئي. ويعمل عمود برج التبريد بالمبدأ الأساسي نفسه، ولكن على نطاق أكبر بكثير.
ولهذا قد يبدو البرج كأنه يطلق دخانًا مع أنه ليس مدخنة دخان. لكن من باب التوضيح المنصف: ليست كل سحابة بيضاء أو رمادية في موقع صناعي تعني الشيء نفسه. فقد تطلق المداخن المنفصلة نواتج احتراق من الغلايات أو من معدات أخرى. أما عمود برج التبريد نفسه، فعادة ما يكون بخار ماء أصبح مرئيًا بفعل التكثف.
لكن مهلاً، أليست بعض المحطات تستخدم مراوح؟

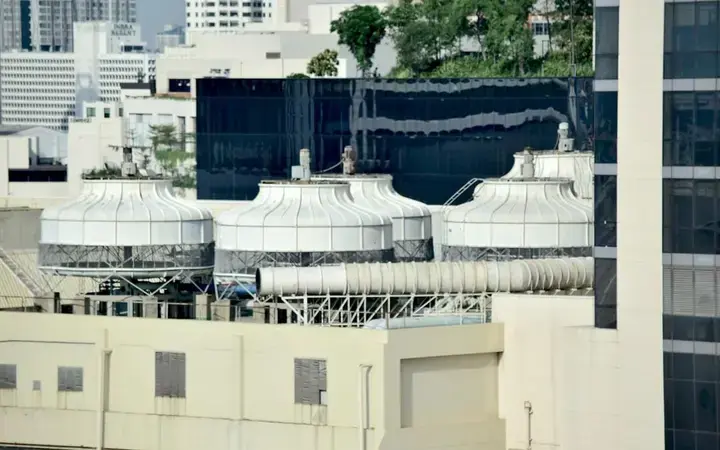

بلى، تفعل ذلك. فليست كل أنظمة التبريد تعتمد على السحب الطبيعي. كثير من أبراج التبريد الأصغر تستخدم مراوح كبيرة لدفع الهواء عبر الهيكل؛ وتُسمّى هذه الأبراج أبراج السحب الميكانيكي. لذا إذا سمعت أحدًا يقول إن أبراج التبريد تستخدم مراوح، فقد يكون ذلك صحيحًا أيضًا. لكنه ليس صحيحًا في كل الحالات.
نوعان من الأبراج، ولبس شائع واحد
يستخدم مراوح كبيرة لدفع الهواء عبر هيكل التبريد.
يستخدم عمودًا شديد الارتفاع من الهواء الدافئ الرطب ليولّد سحبًا صاعدًا من دون مراوح عملاقة في الأعلى.
هذا هو التصحيح الحقيقي الذي يحتاج إليه معظم الناس. فالشكل يساعد، لكن الحرارة هي المحرك. البرج يوجّه تدفق الهواء، والطفو هو الذي يوفّر القوة.
اختبار سريع على جانب الطريق يمكنك استخدامه فعلًا
3 أشياء
افصل بين البرج والعمود ومصدر تدفق الهواء: تبريد الماء، وبخار الماء المتكثف، والسحب الناتج عن الطفو.
حين ترى واحدًا من هذه الأبراج، افصل في ذهنك بين ثلاثة أشياء: البرج مخصص لتبريد الماء، والعمود الظاهر فوقه هو في الغالب بخار ماء متكثف، أما تدفق الهواء الصاعد فينتج من ارتفاع الهواء الدافئ الرطب وسحبه هواءً جديدًا إلى الداخل عند القاعدة، لا من مراوح عملاقة مخفية في الداخل.
