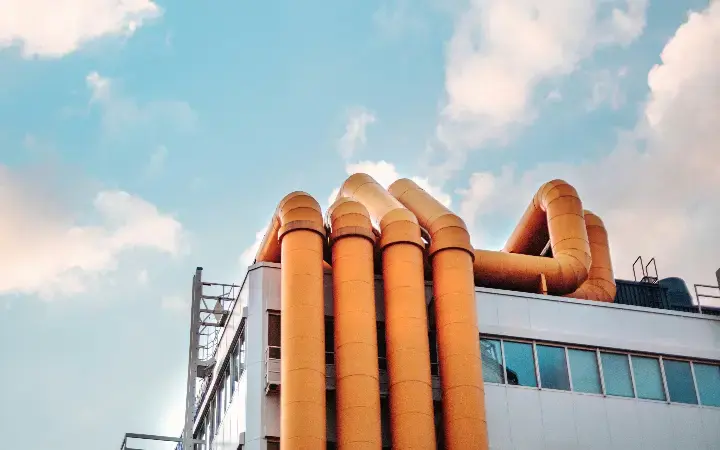

الخطأ الشائع بشأن مجاري المصانع عند رؤية «مداخن» صفراء خارجية
الخطأ المتعلق بقنوات المصانع الذي يقع فيه معظم الناس عند رؤية «مداخن» صفراء خارجية
ليست تلك الأنابيب الخارجية الرأسية مداخن بالضرورة؛ فالدليل الأوثق ليس ارتفاعها، بل علاقتها الظاهرة بوصلات الجدار والانحناءات والوصلات ونقاط النهاية. فالامتداد الدائري الطويل يوحي طبيعيًا بالمدخنة، لأنه الشكل الذي يتوقعه كثير من الناس. أما الارتفاع وحده فدليل ضعيف.
إذا لم يكن الارتفاع كافيًا، فحاول تتبّع كل مسار كما لو أنك ترسمه بإصبعك. ابدأ من موضع اتصاله بالجدار، ثم اتبع أكواعه وفواصله ودعاماته ونقطة انتهائه. فهذا المسار يروي قصةً أوضح من هيئته الرأسية.
قراءة مقترحة
قد يخفي شكل المدخنة شبكةً كاملة
القناة مجرى ينقل الهواء أو تيارًا ناتجًا من عملية صناعية بين أجزاء النظام. ويصف المركز الكندي للصحة والسلامة المهنية التهوية الصناعية بعبارات بسيطة: إذ تحرّك المراوح أو المنافيخ الهواء عبر شبكة من القنوات لإزالة الهواء الداخلي الملوّث، وقد تُدخل الأنظمة أيضًا الهواء الخارجي إلى الداخل. لذلك قد يضم مبنى واحد عدة مسارات خارجية للقنوات تخدم نقاط تجميع أو توزيع مختلفة.
دلائل بصرية أساسية في المسارات الخارجية
| السمة المرصودة | ما الذي توحي به | ما الذي لا تثبته |
|---|---|---|
| فتحات متكررة في الجدار | نقاط دخول أو خروج متعددة تتوافق مع نظام قنوات موزع | طبيعة التيار الذي يجري فعليًا داخل المسار |
| انزياحات وأكواع | قنوات موجهة تتكيف مع تخطيط المبنى أو تصل بين أجزاء النظام | أن المسار لا يمكن أن يصرّف عادمًا أيضًا |
| فواصل متكررة ووصلات مركبة | إنشاء قنوات معيارية مجمّعة من أجزاء | ما إذا كانت تحمل هواءً أو بخارًا أو غبارًا أو أبخرةً أو غازًا |
| دعامات ومنصات وصول | معدات خارجية قابلة للصيانة مزودة بنقاط خدمة | وظيفة النظام الدقيقة أو محتوياته |
تُعرَّف المدخنة أو قناة الدخان أو مدخنة غازات المداخن بوظيفتها أكثر مما تُعرَّف بشكلها. ففي الاستخدام الشائع، تنقل قناة الدخان غازات الاحتراق من المعدات التي تحرق الوقود؛ وتوفر المدخنة أو المِدخنة الصناعية مسار التصريف النهائي. ويُعد الأنبوب الطويل المتصل مباشرةً بمرجل أو فرن دليلًا أقوى بكثير على قناة دخان مخصصة من أنبوب طويل يمر أولًا عبر عدة مسارات داخل المبنى.
في المبنى محل الحديث، تكتسب فتحات الجدار المتكررة أهمية. فقد تشير كل واحدة منها إلى موضع يدخل فيه المسار إلى المبنى أو يخرج منه، وهو ما يتوافق مع نظام قنوات موزع. وهذا لا يثبت ما الذي يجري داخل ذلك المسار، لكنه يجعل تفسيره على أنه مدخنة واحدة مخصصة أقل اكتمالًا.
ثم اتبع الانزياحات. فالكوع وصلة منحنية أو مائلة تغيّر الاتجاه. وحين ينعطف المسار جانبيًا، ويلتف حول عنصر إنشائي، ثم يصعد من جديد، فإنه يتصرف كقنوات موجهة تستجيب لتخطيط المبنى. وقد تضم قناة دخان مخصصة انزياحًا أيضًا، لذا لا يحسم انحناء واحد شيئًا؛ وإنما الدليل الأقوى هو سلسلة الانحناءات والاتصالات.
انظر بعد ذلك إلى الفواصل. فكثيرًا ما تُجمع القنوات الصناعية من مقاطع ووصلات وتركيبات اتصال. وتنشر SMACNA، الرابطة الوطنية لمقاولي الصفائح المعدنية وتكييف الهواء، معايير إنشاء وتركيب لهذا النوع من القنوات المعيارية. وتتوافق الفواصل المتكررة والأكواع المركبة مع إنشاء القنوات، لكنها لا تحدد ما إذا كان الذي يتحرك فيها هواءً أو بخارًا أو غبارًا أو أبخرةً أو غازًا.
وتضيف الدعامات ومنصات الوصول جزءًا آخر إلى الخريطة. فقد تتيح للعمال فحص الوصلات أو صيانة المعدات أو الوصول إلى نقطة النهاية. وهي تُظهر أن المسار الخارجي جزء من معدات قابلة للصيانة، لا مجرد أنبوب رأسي منفرد. ومع ذلك، لا تكشف محتوياته.
ويهم هذا التحفّظ الأخير. فقد تدعم الصورة تسميةً حذرة مثل «شبكة قنوات خارجية»، لكنها لا تستطيع تأكيد ما إذا كانت القنوات تنقل هواء تهوية عامًّا، أو حرارة، أو رطوبة، أو هواءً محمّلًا بالغبار، أو أبخرة، أو تيارًا آخر ناتجًا من عملية صناعية. ولتحديد ذلك، ستلزم ملصقات أو رسومات أو معلومات تشغيلية أو دخول إلى الموقع.
تعلمت هذه العادة المفيدة خلال جولات صيانة المصانع مع عمتي: قبل أن يسمّي أحدهم أنبوبًا، كانوا يتتبعون ما يتصل به. تتبّع أولًا، ثم أطلق التسمية. قد يكون ذلك أبطأ من التخمين، لكنه يمنع أن يتحدث جزء رأسي طويل واحد باسم نظام كامل.
نعم، يمكن أن تحمل تلك الهياكل الصفراء عادمًا.
«العادم» لا يعني تلقائيًا «مدخنة»
يصف العادم ما يزيله النظام أو يصرّفه. وقد يكون هواء تهوية أو هواءً ناتجًا من عملية صناعية أو نواتج احتراق. أما المدخنة أو مدخنة غازات المداخن فتصف علاقةً أكثر تحديدًا داخل النظام: ممرًا مرتبطًا بالاحتراق أو بترتيبات معينة لتصريف غازات العمليات الصناعية.
مقارنة بين علاقات الأنظمة
قد يبدأ المسار من شفاطات أو فتحات تهوية أو مراوح أو عدة وصلات جدارية، ويمر عبر تفرعات وانزياحات، وينتهي عند جزء التصريف النهائي أو مِدخنة العادم.
يبدأ المسار عادةً عند معدات حرق الوقود، مثل المرجل، ويتبع مسارًا صاعدًا مباشرًا نسبيًا، ويُصمم خصيصًا لنواتج الاحتراق.
يحافظ قانون الميكانيكا الدولي لعام 2021 على وضوح هذا التمييز. إذ يتناول التهوية الميكانيكية في أحكام منفصلة عن المداخن وفتحات التهوية والوصلات الخاصة بالأجهزة التي تحرق الوقود. وتختلف القوانين والمصطلحات المهنية باختلاف المكان والقطاع، لكن هذا الفصل يعكس حقيقة عملية: فعادم التهوية وغازات الاحتراق الخارجة من المداخن ليسا فئتين متبادلتين.
وعلى النقيض من ذلك، انظر إلى مدخنة مخصصة تخدم مرجلًا يعمل بالغاز. يبدأ المسار عادةً عند وصلة تهوية المرجل، ويتبع مسارًا صاعدًا مباشرًا نسبيًا، وينتهي بترتيب تصريف مصمم لنواتج الاحتراق. والاتصال بمصدره هو الدليل المهم، لا مجرد ارتفاع الأنبوب فوق السطح.
لكن ماذا لو انتهى المسار الرأسي فوق السطح تمامًا كما تنتهي المدخنة؟ هذا التشابه حقيقي، ولذلك ينبغي قراءة النظام ككل. فقد تجمع شبكة قنوات خارجية الهواء عبر عدة تفرعات، ثم تغذي قسمًا رأسيًا نهائيًا للتصريف.
يطلق المهندسون أحيانًا على هذا القسم النهائي اسم مِدخنة عادم. وليس في ذلك تناقض. إذ يمكن لشبكة قنوات موجهة أن تغذي مِدخنة، بينما قد تكون المِدخنة مجرد مكوّن واحد من النظام الأكبر؛ ومهمة القارئ هي تحديد الوظيفة المرجحة للنظام، لا التدقيق في كل لفظ مستخدم في الموقع.
استخدم هذا الفحص ذي المحطات الست لمسار الأنبوب قبل تسميته
تقوم أنفع طريقة للفحص على تتبع المسار بالترتيب، والتوقف في استنتاجك عند الحد الذي تقف عنده الأدلة المرئية.
فحص بصري لمسار الأنبوب في ست محطات
تتبّع المصدر
ابحث عن شفاط أو فتحة تهوية أو هيكل مروحة أو عدة وصلات جدارية أو اتصال مباشر بمعدات تحرق الوقود.
اتبع الأكواع
قد تُظهر الانحناءات المسار وهو يلتف حول المبنى أو يصل التفرعات بمجرى صاعد.
عدّ الوصلات
تشير نقاط التفرع المتعددة إلى شبكة بدلًا من مسار رأسي واحد معزول.
افحص الفواصل
تُظهر الوصلات والتركيبات المعيارية ممرات معدنية مجمعة، لكنها لا تبيّن محتوياتها بدقة.
حدّد نقطة النهاية
تحقق مما إذا كنت تستطيع تمييز فتحة تهوية أو مروحة أو شفاط أو غطاء أو ترتيب ظاهر آخر للتصريف.
اجعل الاستنتاج متناسبًا مع الأدلة
إذا لم تُظهر الصورة ما يكفي، فاكتفِ بعبارة «قنوات خارجية مرجحة» بدلًا من ادعاء ما يتجاوز ما تسنده الأدلة.
تتبّع المصدر. فشفاط أو فتحة تهوية أو هيكل مروحة أو عدة وصلات جدارية تشير إلى مسار تجميع أو تهوية. أما الاتصال المباشر بمعدات تحرق الوقود فيشير بدرجة أقوى إلى قناة دخان أو فتحة تهوية لجهاز.
اتبع الأكواع. فقد توجه الانحناءات قناةً حول المبنى أو تصل التفرعات بمجرى صاعد. وقد يتوافق مسار مستقيم في معظمه مع مدخنة، لكنه مجرد قرينة إلى أن يظهر اتصاله السفلي.
عدّ الوصلات وافحص الفواصل. فنقاط التفرع المتعددة تشير إلى شبكة، بينما تُظهر الوصلات والتركيبات المعيارية ممرات معدنية مجمعة. ولا تثبت أي من السمتين، بمفردها، أن التيار هو هواء أو أبخرة أو غبار أو غاز احتراق.
حدّد نقطة النهاية. فقد تشير فتحة التهوية إلى سحب الهواء أو تصريفه؛ وقد تكشف المروحة أو الشفاط جزءًا من المسار؛ وقد يحمي الغطاء منفذًا. ويمكن لموضع التصريف بالنسبة إلى مآخذ الهواء الخارجي أن يكون مهمًا في تصميم التهوية، كما يتناول معيار ASHRAE 62.1، لكن الصورة الواحدة نادرًا ما توفر سياقًا كافيًا للحكم على الامتثال أو الوظيفة.
اجعل الاستنتاج متناسبًا مع ما يمكن رؤيته. فحتى بعد فحص دقيق للمسار، لا يمكن تأكيد طبيعة التيار المنقول من الصورة وحدها. وغالبًا ما تكون عبارة «قنوات خارجية مرجحة» أدق إجابة متاحة.
في المرة المقبلة التي ترى فيها أنبوبًا يبدو شبيهًا بالمدخنة على نحو مريب، تتبّع وصلاته قبل تسميته، واكتفِ بعبارة «قنوات مرجحة» عندما تتوقف الأدلة عند هذا الحد.
